神钢电梯钢丝绳不圆度，不松散检查　　

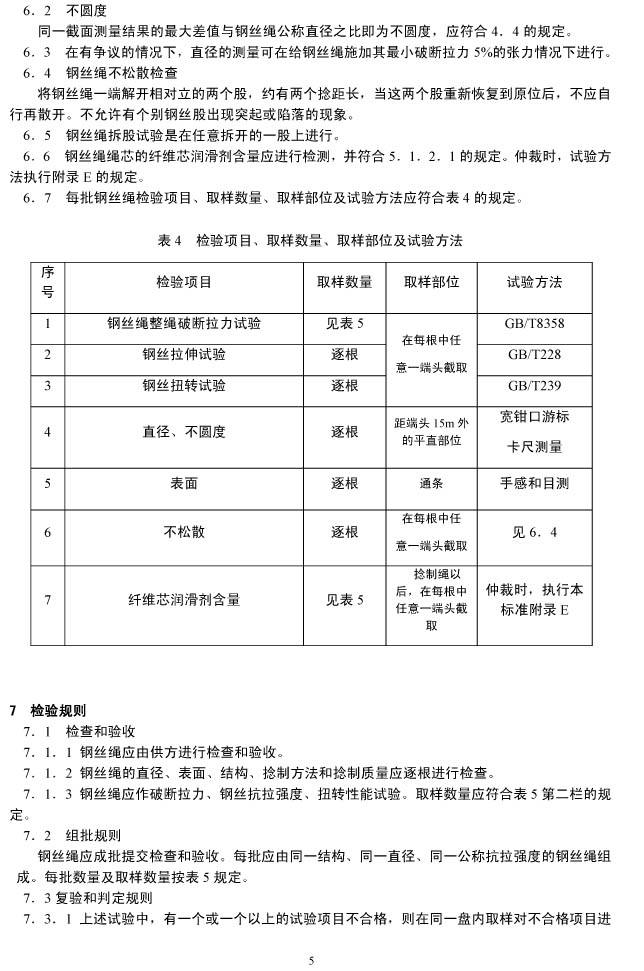

        6.2不圆度

　　2 同一截面测量结果的最大差值与钢丝绳公称直径之比即为不圆度,应符合4.4的规定。

　　3 6.3在有争议的情况下,直径的测量可在给钢丝绳施加其最小破断拉力5%的张力情况下进行。

　　4 6.4钢丝绳不松散检查

　　5 将钢丝绳一端解开相对立的两个股,约有两个捻距长,当这两个股重新恢复到原位后,不应自

　　6 行再散开。不允许有个别钢丝股出现突起或陷落的现象。

　　7 6.5钢丝绳拆股试验是在任意拆开的一股上进行

　　8 .6钢丝绳绳芯的纤维芯润滑剂含量应进行检测,并符合5.1.2.1的规定。仲裁时,试验方

　　9 法执行附录E的规定

　　10 6.7每批钢丝绳检验项目、取样数量、取样部位及试验方法应符合表4的规定

　　11 表4检验项目、取样数量、取样部位及试验方法

　　12 号

　　13 检验项目

　　14 取样数量

　　15 取样部位

　　16 试验方法

　　17 钢丝绳整绳破断拉力试验

　　18 见表5

　　19 GB/T8358

　　20 在每根中任

　　21 钢丝拉伸试验

　　22 逐根

　　23 GB /T228

　　24 意一端头截取

　　25 钢丝扭转试验

　　26 逐根

　　27 GB /T239

　　28 宽钳口游标

　　29 直径、不圆度

　　30 逐根

　　31 距端头15m外

　　32 的平直部位

　　33 卡尺测量

　　34 5

　　35 表面

　　36 逐根

　　37 通条

　　38 手感和目测

　　39 在每根中任

　　40 6

　　41 不松散

　　42 逐根

　　43 见6.4

　　44 意一端头截取

　　45 捻制绳以

　　46 纤维芯润滑剂含量

　　47 见表5

　　48 后,在每根中

　　49 仲裁时,执行本

　　50 任意一端头截

　　51 标准附录E

　　52 取

　　53 7检验规则

　　54 7.1检查和验收

　　55 7.1.1钢丝绳应由供方进行检查和验收。

　　56 7.1.2钢丝绳的直径、表面、结构、捻制方法和捻制质量应逐根进行检查。

　　57 7.1.3钢丝绳应作破断拉力、钢丝抗拉强度、扭转性能试验。取样数量应符合表5第二栏的规

　　58 定。

　　59 7.2组批规则

　　60 钢丝绳应成批提交检查和验收。每批应由同一结构、同一直径、同一公称抗拉强度的钢丝绳组

　　61 成。每批数量及取样数量按表5规定

　　62 7.3复验和判定规则

　　63 7.3.1上述试验中,有一个或一个以上的试验项目不合格,则在同一盘内取样对不合格项目进
